ニュートンホーム 製品案内
TeeChart Pro 5J



この製品は、2004年7月1日で販売を終了いたしました。
後継製品「TeeChart Pro 6J」の情報はこちらです。


Webチャート対応
インターラクティブチャートコンポーネント

TeeChart Pro 5J
【ティーチャートプロ 5J】

ActiveX / VCL / VCL+Source

TeeChart Pro 5Jは、Webチャート対応の強力なチャートコンポーネントです。ビジネス、エンジニアリング、金融、統計、科学、医療などさまざまな分野での用途に対応します。TeeChart Pro 5Jはチャート、チャートエディタ、プレビュー、コマンダー、チャートグリッド、パネルナビゲータなど10以上のコンポーネントで構成され、44種類の基本チャート(2D、3D対応)や250以上の新機能を装備しました。TeeChart Pro 5Jは、IISとASPを用いたWebアプリケーション開発での定番チャートコンポーネントです。Webチャートでは、チャートイメージのエクスポート時にテンポラリファイル不要のストリーム作成をサポートし、リモートWebやサーバーから系列データをロードするための系列テキストソースコンポーネントなどを実装しました。チャートイメージやチャートデータをメールに添付して送信することも可能です。データ接続では、ODBCデータソース、ADOレコードセットをサポート。チャートに対するユーザ操作では、チャート上のアノテーション表示、カーソル制御、軸矢印、近傍点、カラーバンドなど新しいツールインタフェースを提供しています。デザイン時はもちろん実行時においても、プログラマがコードを書くことなく、ユーザはアクティブなチャートに対して、インターラクティブな操作やチャート要素の変更などを実現できます。OpenGLをサポートし、高速な3Dチャートを実現しています。
TeeChart Pro 5J の新機能はこちら!!
VCL製品版とDelphi/C++Builderバンドル版の比較表

■基本チャートの種類(2D、3D対応

TeeChart Pro 5Jは、44種類の基本チャートを提供します。
【チャートの種類】
面/矢印/縦棒/3D バー/バー ジョイン/ベジェ/ビッグキャンドル/縦ボックスプロット/泡/カレンダー/キャンドル/時計/カラーグリッド/等高線/デルタポイント/ドーナツ/エラー/エラーバー/折れ線/ファネル/ガント/High-Low/ヒストグラム/横棒/横ボックスプロット/横リボン/イメージバー/イメージポイント/リボン/ラインポイント/マップ/円/散布図/3D散布/極/ピラミッド/レーダー/シェープ/スミス/サーフェス/サーフェス(三角)/ボリューム/ウォーターフォール/風向図


■TeeChart Pro 5Jのコンポーネント

TeeChart Pro 5Jは、11種類のActiveXコンポーネント、23種類のVCLコンポーネントを提供します。ActiveXとVCLではコンポーネントの総数が異なりますが、これは開発環境に対応したコンポーネント構成の違いであって機能的にはほとんど違いはありません。

▼TeeChart Pro 5J ActiveX


TChart


TeeListbox

TeeEditor

TeePreviewer

TeeCommander

TeePreviewPanel

ChartGridNavigator

ChartPageNavigator

ChartEditorPanel

SeriesTextSource

ChartGrid

▼TeeChart Pro 5J VCL


TChart

TDBChart

TQRChart

TSeriesDataSet

TButtonColor

TButtonPen

TComboFlat

TChartEditor

TChartPreviewer

TDraw3D

TChartScrollBar

TTeeCommander

TChartListBox

TChartEditorPanel

TChartGalleryPanel

TTeePreviewPanel

TChartGrid

TChartGridNavigator

TChartPageNavigator

TChartWebSource

TTeeInspector

TSeriesTextSource

TTeeOpenGL

■TeeChart Pro 5Jの関数

TeeChart Pro 5Jには、24種類の関数があります。「標準グループ」には、和、差分、積、商、最大、最小、平均値、計算、「金融グループ」ではADX、移動平均値、指数移動平均値、R.S.T、運動量、商運動量、MACD、確率、Bollinger、「拡張グループ」には指数平均値、標準偏差、誤差の2乗、系列組み合わせ、トレンド、指数トレンド、累積をそれぞれ実装しています。

(関数の例)

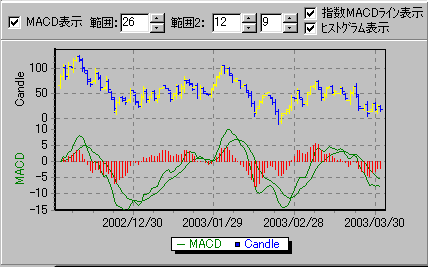

【MACD】
MACD(Moving Average Convergence Divergence:移動平均収束拡散法)関数は、金融チャートで使用され、2つの指数移動平均値の異なりを計算します。

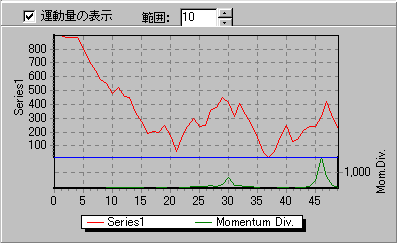

【商運動量】
商運動量関数は、前のNポイント値と比較してポイント値の比率を計算します。
式:Momentum = 100 * Value / PreviousValue

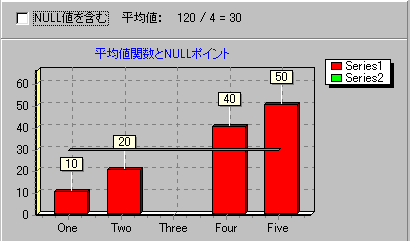

【平均値】
平均値関数は、平均値の計算にNullポイント値を含める(除く)ことができます。

■コマンダーコントロール

プログラマがコードを書くことなく、ユーザはアプリケーション実行時にチャートの回転や移動、ズーミング、奥行効果,3D/2D効果、チャートエディタ、印刷プレビュー、コピー、保存などの操作を実現できます。

■チャートエディタ

TeeChart Pro 5Jのチャートエディタの目的の一つは、いかにプログラマがコードを書かずにチャートを作成する機能を提供するかにあります。プログラマはデザイン時にチャートエディタを使いチャートやそのデータに関する様々な定義をビジュアルに設定できます。たとえば、SQL Serverデータベース上の販売データテーブルを対象にその販売量と販売年月をグラデーション付きの3Dの縦棒グラフを作成することができます。また、もう一つの目的として、プログラマがいかにコードを書かずに実行時のユーザにチャートを加工する様々な機能を提供するか、ということがあげられます。プログラマはユーザへのチャートエディタの開放を指定するだけで、ユーザはチャートエディタを使って、チャートに対して様々な追加や変更を加えたり、データ活用することができます。たとえば、既存系列間の累積を新しい系列として追加したり、軸の目盛やタイトルの変更、パネルグラデーションの設定などの視覚的な項目設定が可能です。また、ユーザが現在のチャートデータをExcel形式やXMLデータとしてエクスポートする、といったこともチャートエディタだけの機能で実現できます。

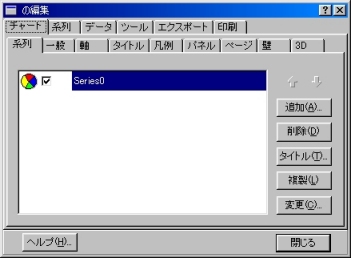

【新しい円系列を表示しているチャートエディタ画面】

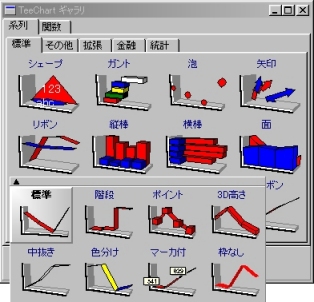

【TeeChartギャラリ】

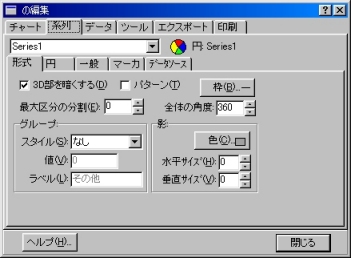

【円系列の[系列]ページ】

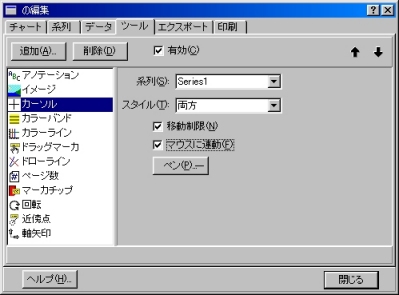

【チャートツール】

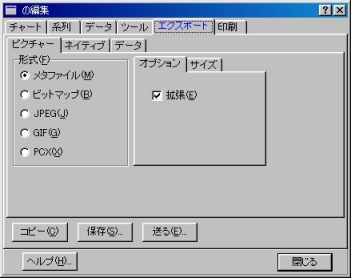

【エクスポート】

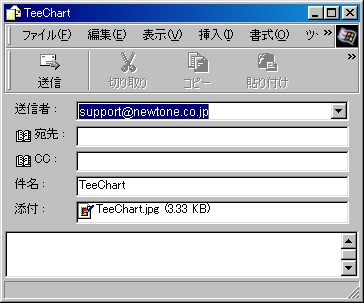

【チャートからエクスポートしたイメージファイルをメールに添付する機能】

■データベースの接続

データベースへの接続では、チャートエディタのデータソースタブから接続設定を行う方法とコードを記述し接続する方法があります。

▼チャートエディタのデータソースタブを利用

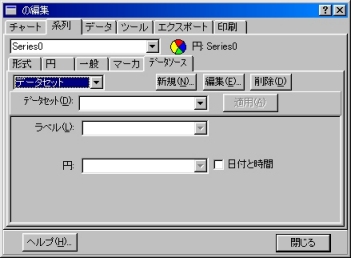

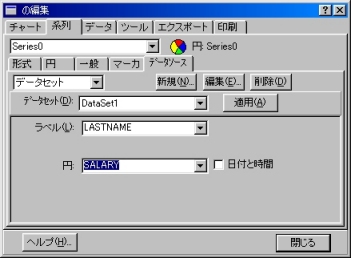

【データソースタブ】

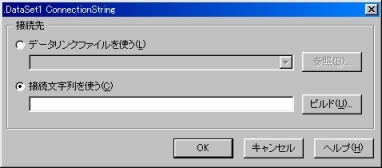

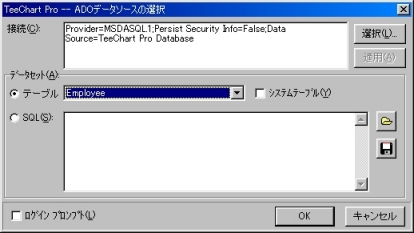

【TeeChart ADO接続ウィンドウ】

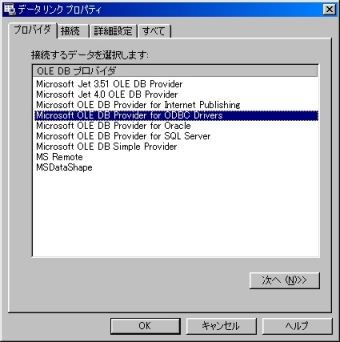

【OLE DBプロパイダ】

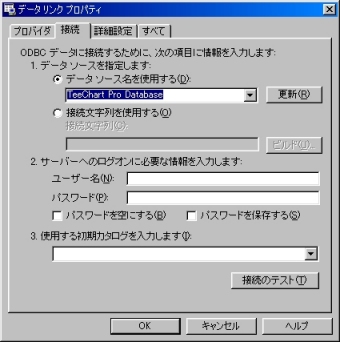

【接続ページ】

【テーブル・クエリの選択】

【フィールドの選択】

▼コードでの記述例

以下の3パターンは同一の内容を表します。

@系列データソース
TChart1.Series(0).DataSource="DSN=TeeChart Pro Database; TABLE=employee"

ASQLクエリー
TChart1.Series(0).DataSource="DSN=TeeChart Pro Database; SQL=select * from employee"

B外部的に作成されたレコードセット
Set Conn = CreateObject("ADODB.Connection")
Set rst = CreateObject("ADODB.Recordset")
Conn.Open "DSN=TeeChart Pro Database"
rst.Open "select * from employee", Conn, 1, 1
TChart1.Series(1).DataSource = rst

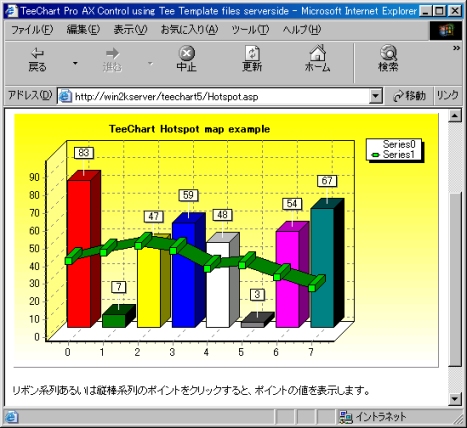

■Teeテンプレートの利用

Teeテンプレートテクノロジは、クライアントでODBCを必要としないLive ODBCデータベースのチャートアプリケーションの配布を実現します。ブラウザ上でズーミングやスクロールできる”動きのある”チャート表示を可能とします。Teeテンプレートファイルはチャートのデータと表示情報などを含んだ非常に小さなファイルです。このファイルは、Webサーバーで集中的に作成されクライアントのブラウザに配布されます。

■静的なイメージファイル(JPEG、PNGなど)としてのチャート

この場合は、クライアントのブラウザがTeeChartコントロールへのアクセスを必要としません。チャートをイメージファイル(JPEG、PNGなど)として保存する機能やブラウザに直接チャートイメージを転送するストリーム作成機能を利用できます。このアプローチは全てのブラウザにとって一般的で均一なチャートアプリケーションを作成する場合に有効です。

■IISとASPを用いたWebアプリケーション

TeeChart Pro 5J ActiveXは、IISやASPでクライアントサイドコンポーネント、あるいはサーバーサイドコンポーネントとして動作します。TeeChartは、VBScriptあるいはJScriptで使用できます。クライアントページオブジェクトの場合、ページイベントやユーザアクションで動作します。詳しくは、ASPコードサンプルページでご覧ください。

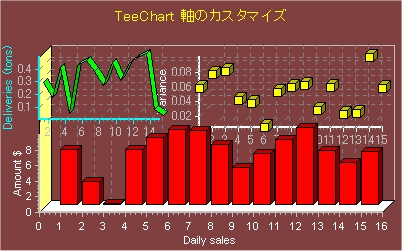

■複数のデータ系列や軸を同時に表示

複数のデータ系列、複数の軸の組み合わせを同時に1つのチャートとして表示できます。

■チャートの印刷

チャートの印刷には、TeeChartの印刷系のメソッドなどを使いコードで記述する方法のほかに、プレビューコントロールを利用することもできます。プレビューコントロールはコードを必要とせず実行時にユーザ側で印刷に関する設定をリアルタイムなプレビューを見ながら調整し印刷できます。プレビューに表示されるチャート上で直接、用紙の余白やチャートの大きさ、用紙上の位置などをマウスのドラッグ操作で変更できます。また、新コンポーネントの印刷プレビューパネルやページナビゲータは、複数のチャートのプレビュー設定やプレビューのページング表示を実現します。

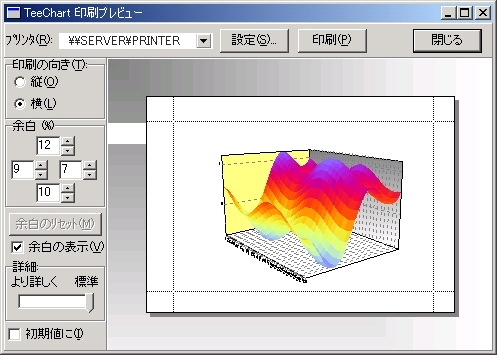

【印刷プレビュー】

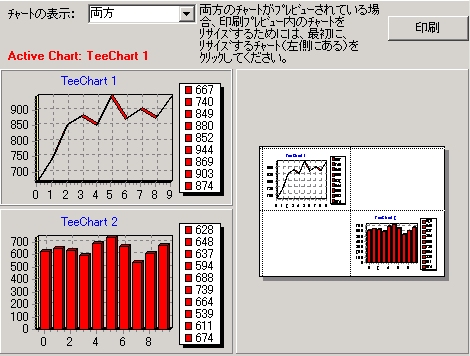

【印刷プレビューパネル】

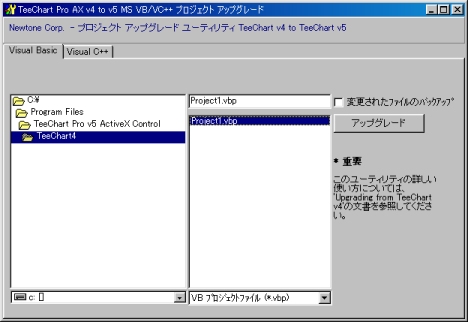

■プロジェクトアップグレードユーティリティ

TeeChart Pro 5J ActiveXでは、前バージョンのTeeChart Pro 4J ActiveXユーザ様のために、アップグレードユーティリティが用意されています。TeeChart Pro 4J ActiveXを使用して作成したプロジェクトをTeeChart Pro 5J ActiveXのプロジェクトに自動的にアップグレードするユーティリティです。

■ランタイムライセンスについて

TeeChart Pro 5Jを使用してお客様が作成したアプリケーションは、ユーザ登録をしていただくことで、無償で配布できます。但し、Web Serverランタイムライセンスは別途ライセンス料が必要です。詳しくは、「ライセンスパック」のページをご覧ください。

■開発ライセンス・Webサーバーランタイムライセンスについて

TeeChart Pro 5Jの通常パッケージには、開発者1名分の開発者ライセンスが付属しています。お客様がTeeChart Pro 5Jを使用して複数の開発者で開発される場合に、お得な開発ライセンスパックをご用意しております。詳しくは、「ライセンスパック」のページをご覧ください。

■標準価格(シングルライセンス )

TeeChart Pro 5J ActiveX

1開発者ライセンス
89,000円
(税込 93,450円)

ActiveX 1 Web Server ランタイムライセンス

43,000円
(税込 45,150円)

※「TeeChart Pro 5J ActiveX」はDelphi、C++Builderでは使用できません。
TeeChart Pro 5J VCL

1開発者ライセンス
67,000円
(税込 70,350円)

VCL 1 Web Server ランタイムライセンス

36,000円
(税込 37,800円)

TeeChart Pro 5J VCL+Source
「TeeChart Pro 5J VCL」の内容に加えて、VCLソースファイルが付属します。

1開発者ライセンス
120,000円
(税込 126,000円)

■対応環境

対応OS Windows2000/98/95/NT4.0/Me/XP
対応コンテナ ActiveX

Visual Basic6.0/5.0、Visual C++6.0、IIS4.0/5.0、Internet Explorer6.0/5.0/4.0、Front Page2000/98/97、Visual Studio .NET 2002/2003(COMラッパー)

VCL

Delphi7/6/5/4、C++Builder6/5/4

■パッケージ内容

■通常パッケージ
セットアップCD-ROM、ユーザ登録カードなど

(マニュアルなどのドキュメントはCD-ROMに含まれます)

■1 Web Server ランタイムライセンス
ライセンス許諾契約書、ユーザ登録カード(CD-ROMは付属していません)

開発元:スペインSteema Software社
日本語版開発&国内独占販売元:株式会社ニュートン

※表記中の社名、製品名などは一般に各社の商標または、登録商標です。
※本仕様、及び価格などは予告なしに変更する場合があります。
